シリコンでRiftのフェイスカバーを作ってみる!

qiita.com

Oculus Rift Advent Calendar 2016 8日目の記事です。
ブログの更新が1年ぶりなのヤバイ・・と思いつつ・・・。
テーマは「シリコンでRiftのフェイスカバーを作ってみる!」です。

?経緯

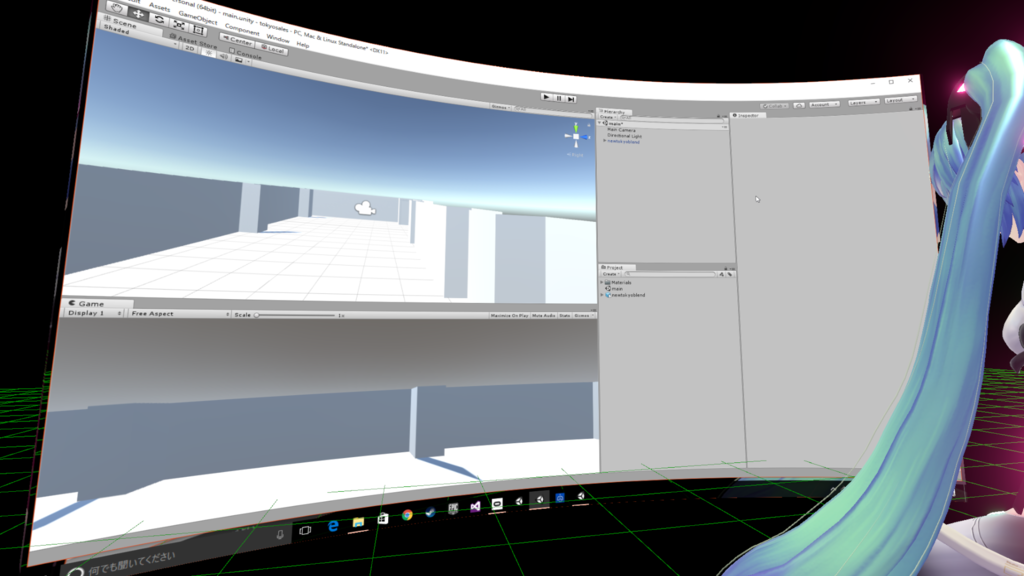

みなさんMikulusはやっていますか? 初音ミクさんを横に座らせた状態で普段のPC作業をこなせる素晴らしいアプリです。 f:id:itachinx:20161207235157p:plain 開発者のGOROmanさんありがとうございます。

そんなMikulusを毎朝毎晩やっていたんですが、出社前にRiftを被るとどうしてもスポンジの跡がついてしまう事に気づきました。
夜は寝るだけなんで良いんですが、朝はこれから満員電車で数ミリ先に他人の顔がある状態になるのに、目の周りにぐるっと跡がついてるのはあまりにかっこ悪い!
早急になんとかしたい!ということで、Rift跡が付かないフェイスカバーは出来ないものかと考えました。

最初は石膏で型を取って、自分の顔ピッタリのパーツを挟んだら良いのではないかと考えました。
でもせっかく工作するなら、他の平たい顔族やメガネ民も救うようなアイディアの方が良いのではないかと考え直し、プランを練り直しました。
Oculus Rift CV1は横幅が結構細めでこめかみにピッタリハマることで状態を維持しているところがあります。
しかしこれでは顔が広めな人は常時アイアンクローを食らっているのと同じことです。
ここを切り落としたら少しはマシになるのでは?と言うことで制作をスタートしました。

?制作~3Dプリント編~

Riftを眺めていると、ここらへんから削れば、メガネの人も入るのでは?という気がします。

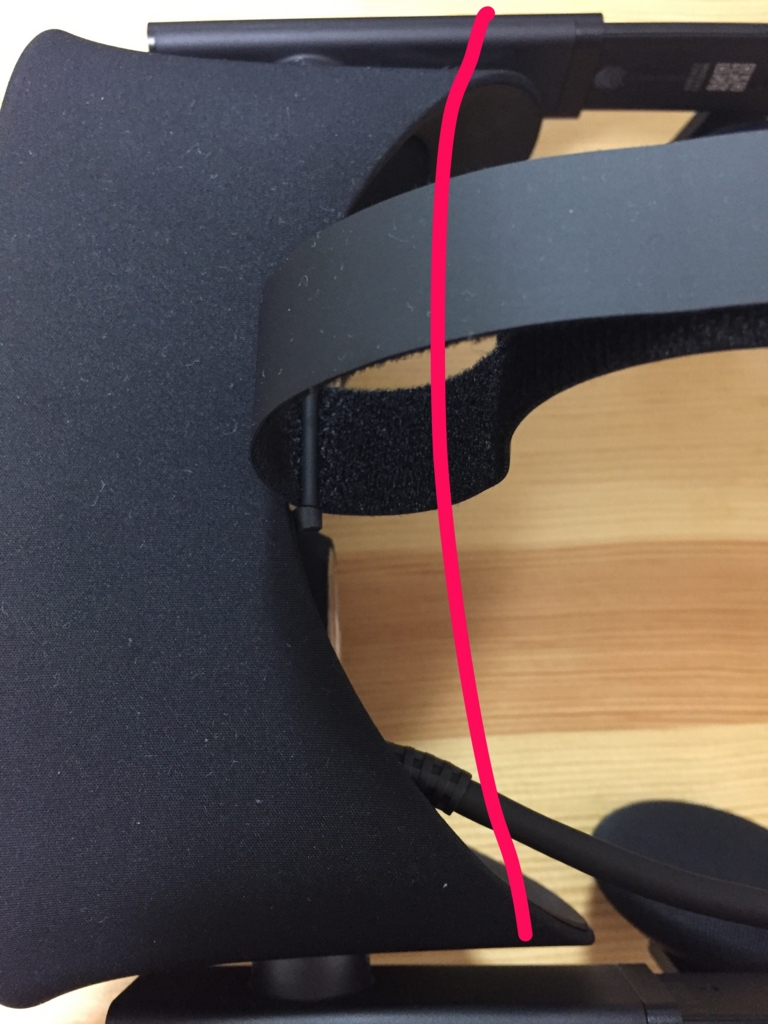

f:id:itachinx:20161207233918j:plain このあたりで切るなら、こめかみ近くのLEDのギリギリ外側で中身は空っぽです。 しかし流石に本体を切るのはやりたくないので本体と顔面の間にあるパーツを改良することにしました。

製品版を切ったり貼ったりするのは気が引けたので、Oculusが配布しているCADデータを利用することにします。
ダウンロードはこちらから。
Developers — Build The Future | Oculus

ダウンロードしたファイルには本体の顔側の部分、そこにつけるフェイスパーツ、ヘッドホンなどのデータが入っています。
今回はそのうちの、fit_a_assembly.step(フェイスパーツ)を改造してみようと思います。 f:id:itachinx:20161208003622p:plain

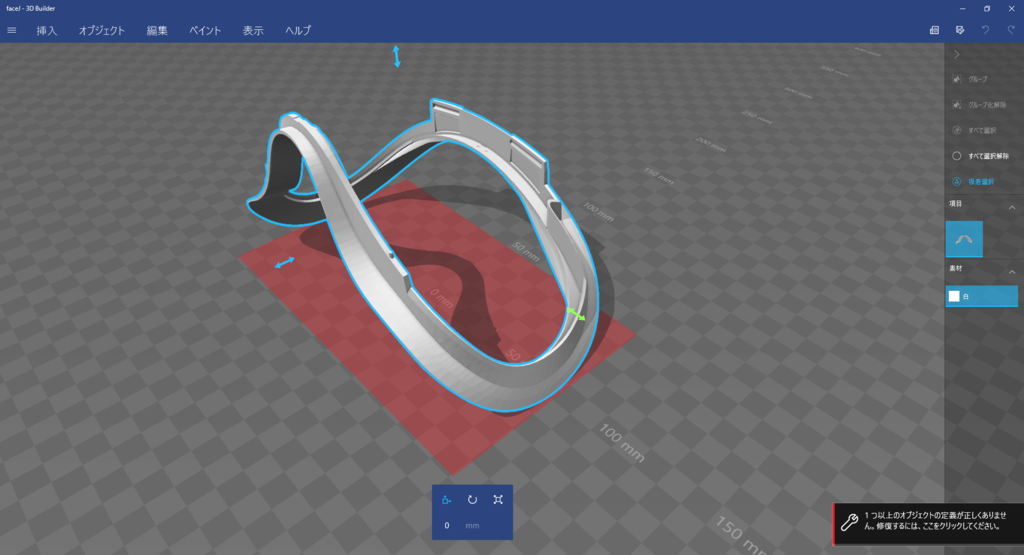

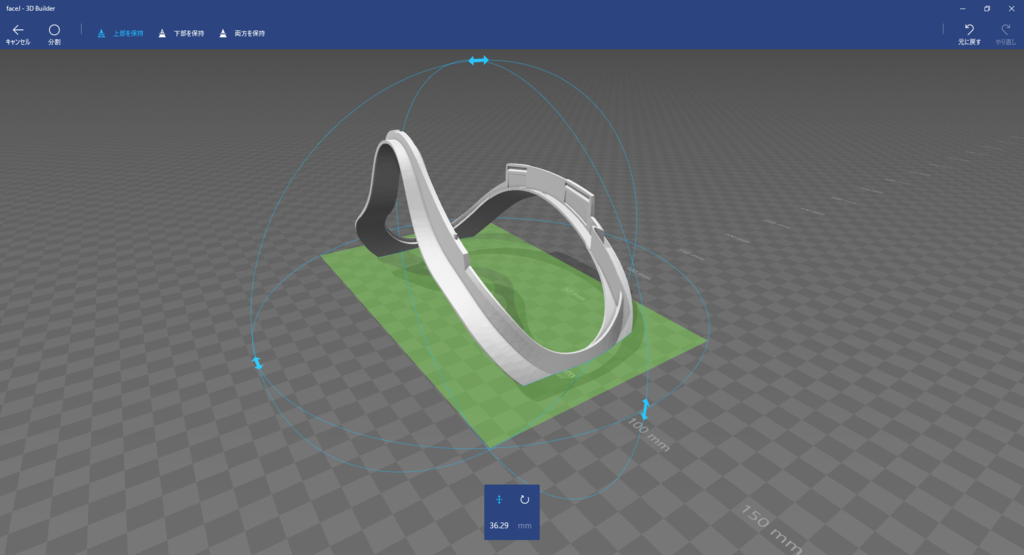

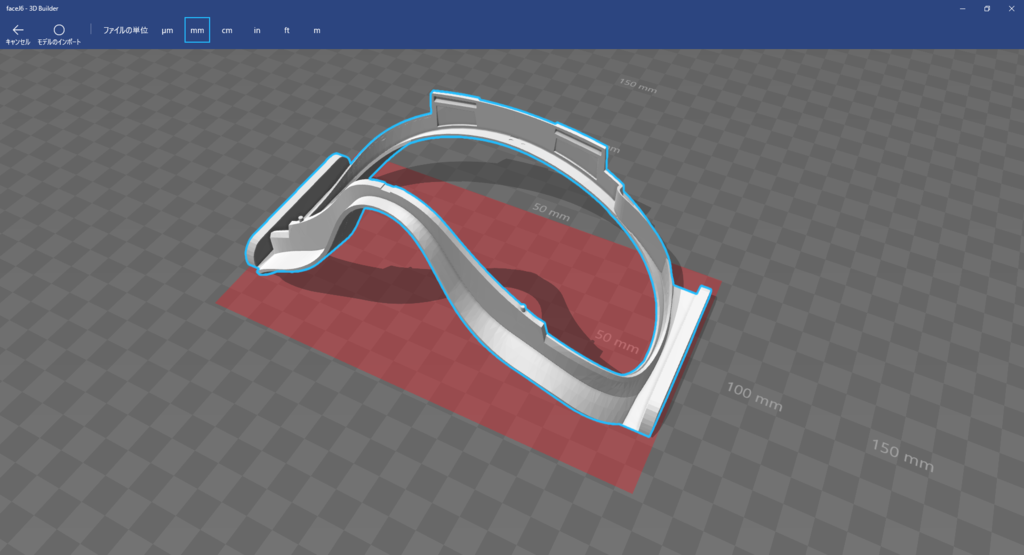

加工にはfreeCAD、Microsoft 3D Builder、Blenderを使用しました。 f:id:itachinx:20161208004436p:plain f:id:itachinx:20161208005449p:plain こんな感じ。

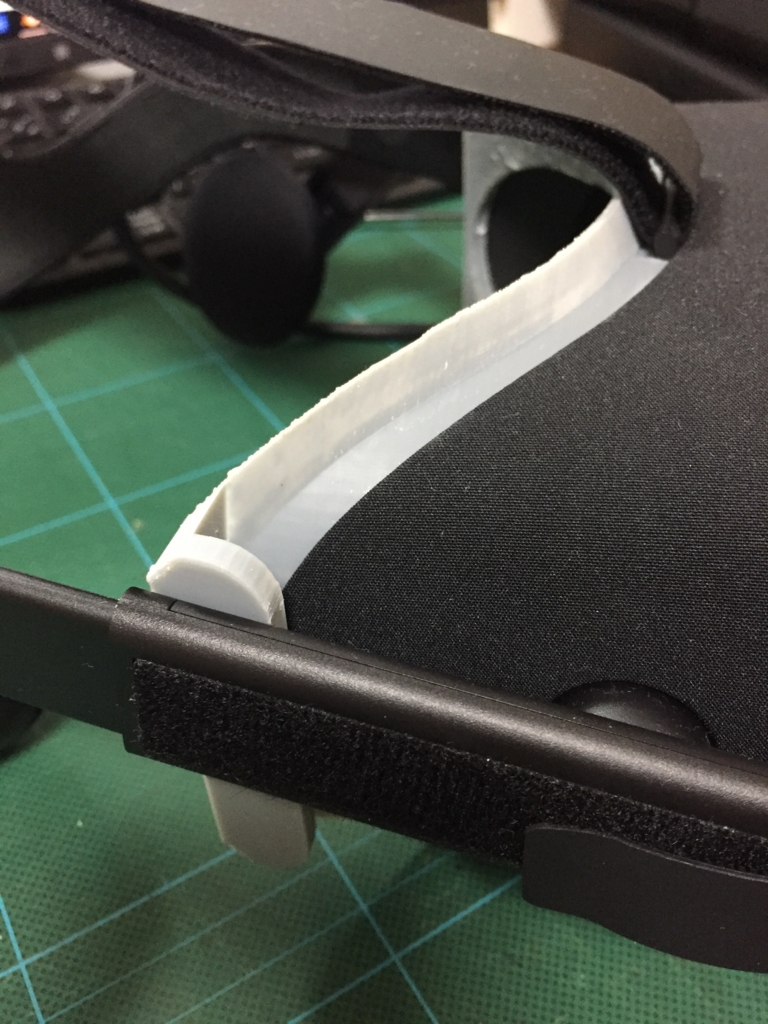

こめかみ部分を削って、補強のためのパーツを追加しました。

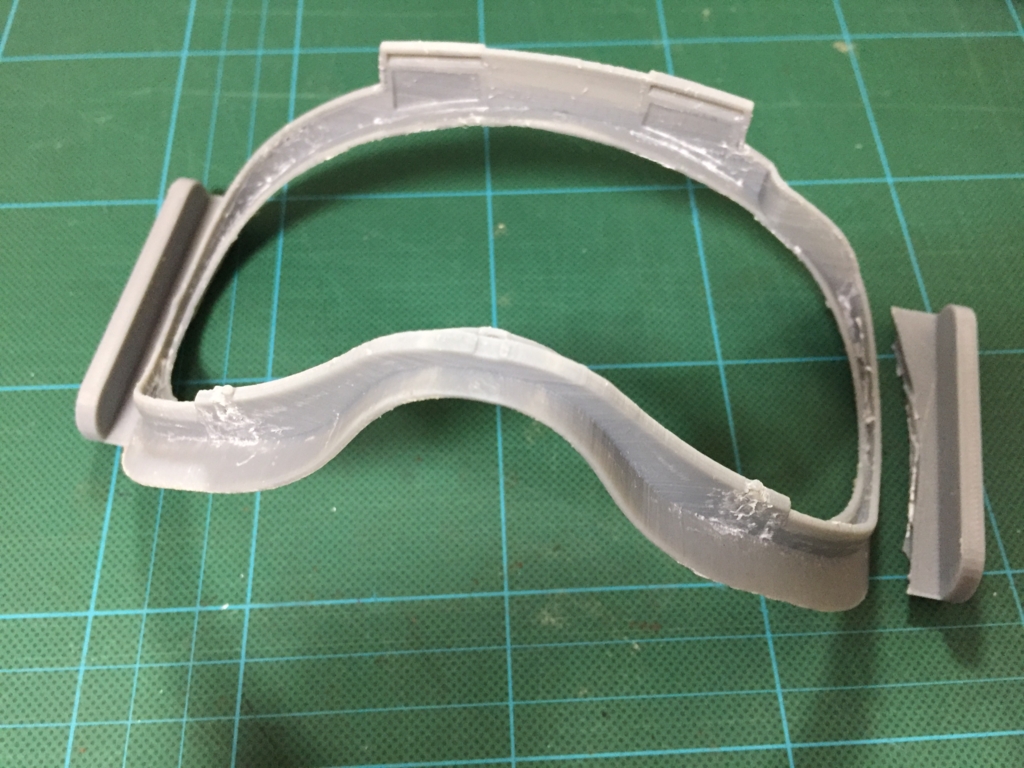

そのデータを3Dプリンターで出りょ、あ折れた。 f:id:itachinx:20161207233954j:plain パテで補修。 f:id:itachinx:20161207234017j:plain 仮にハメてみる。 f:id:itachinx:20161207234033j:plain うん、1cmくらい短くなった。

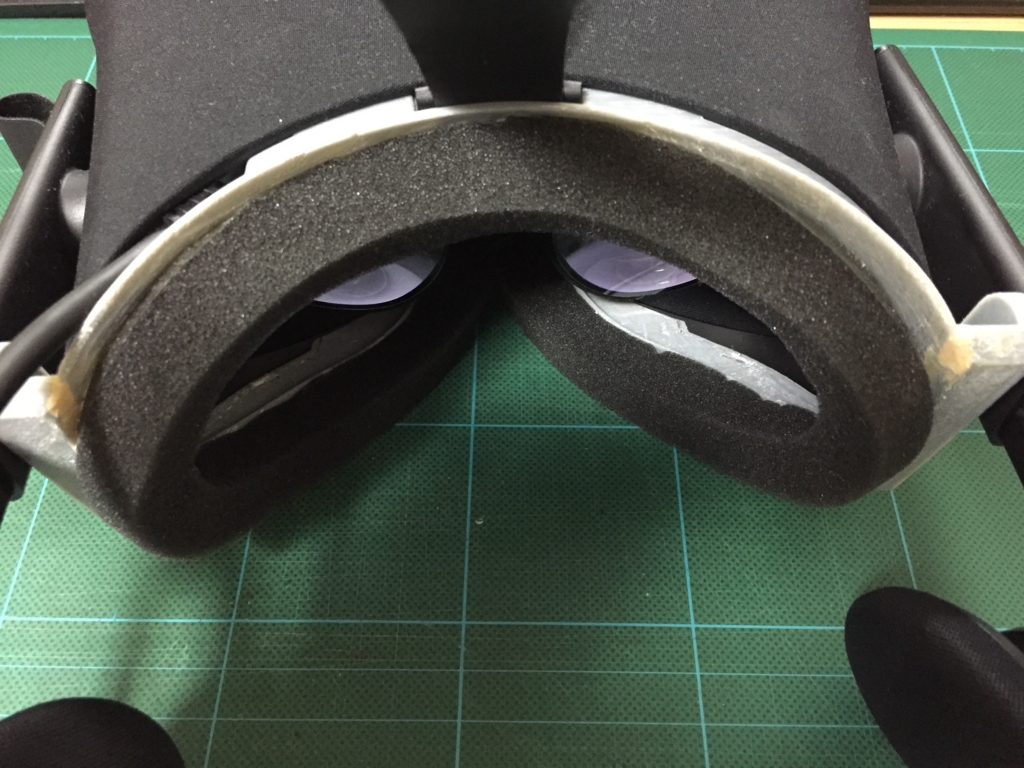

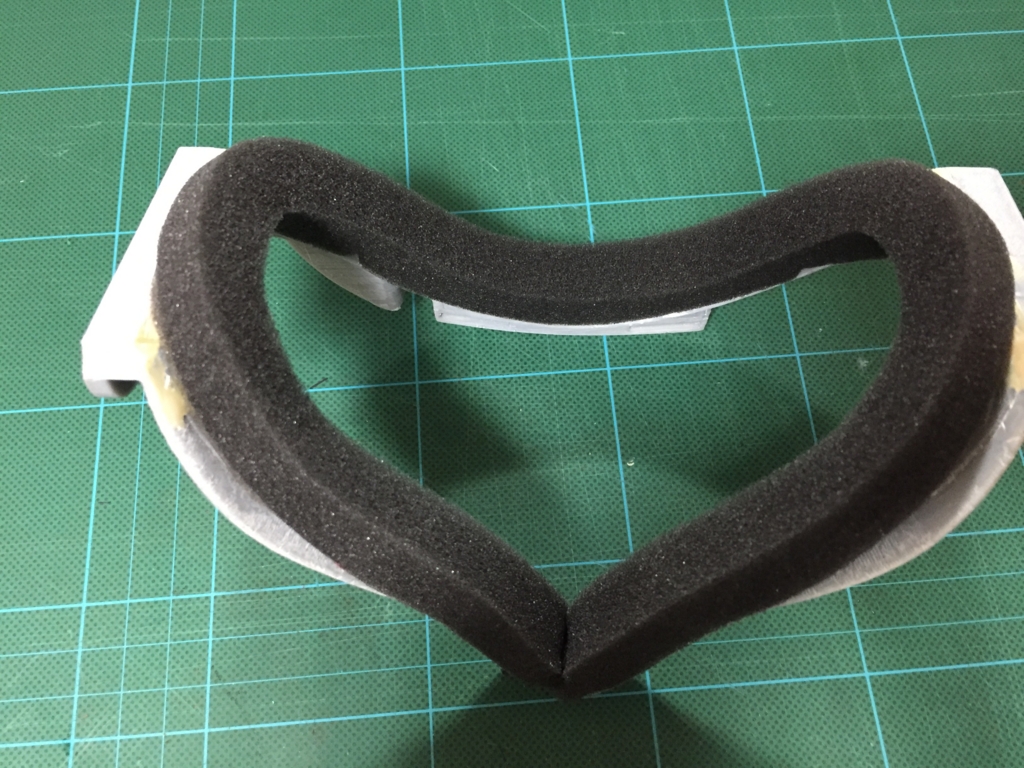

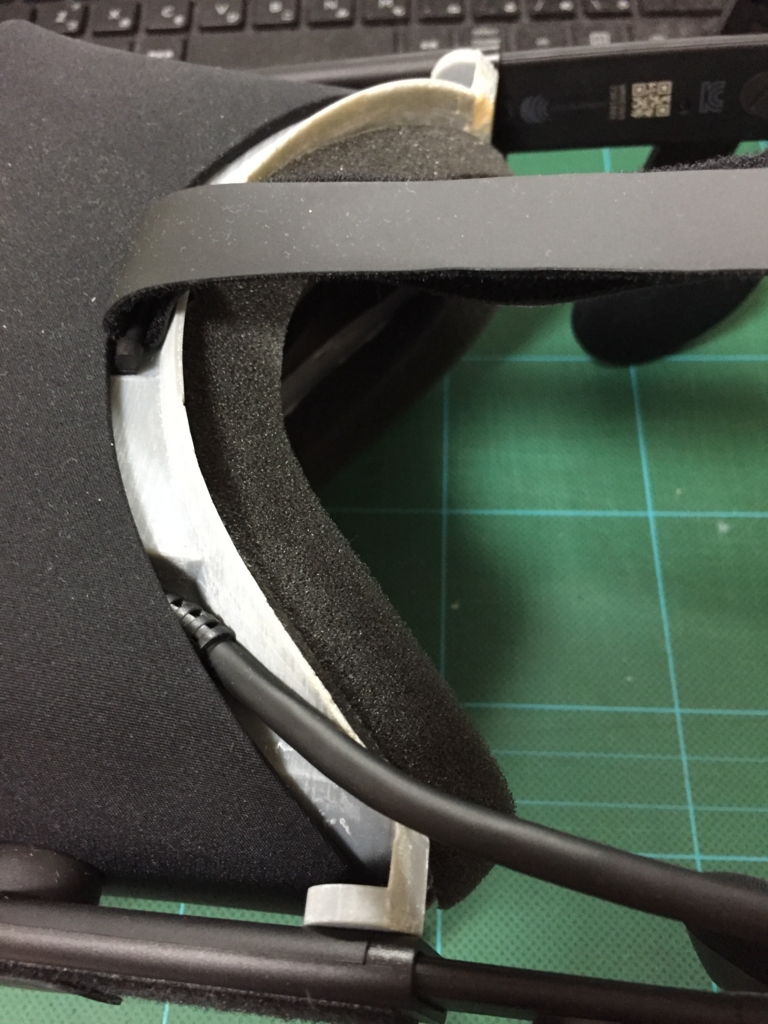

ということでベースとなるフェイスパーツは一応完成しました。 f:id:itachinx:20161208010644j:plain 仮組みということで手元にあったスポンジを貼り付けて、何人かの人にテストしてもらいました。 f:id:itachinx:20161208010131j:plain f:id:itachinx:20161208010141j:plain

結果をまとめると「メガネが入るほどの改善じゃない」という評価をいただきました。
でもまぁここまで来たし、このまますすめることにします。

⛄制作~紙粘土編~

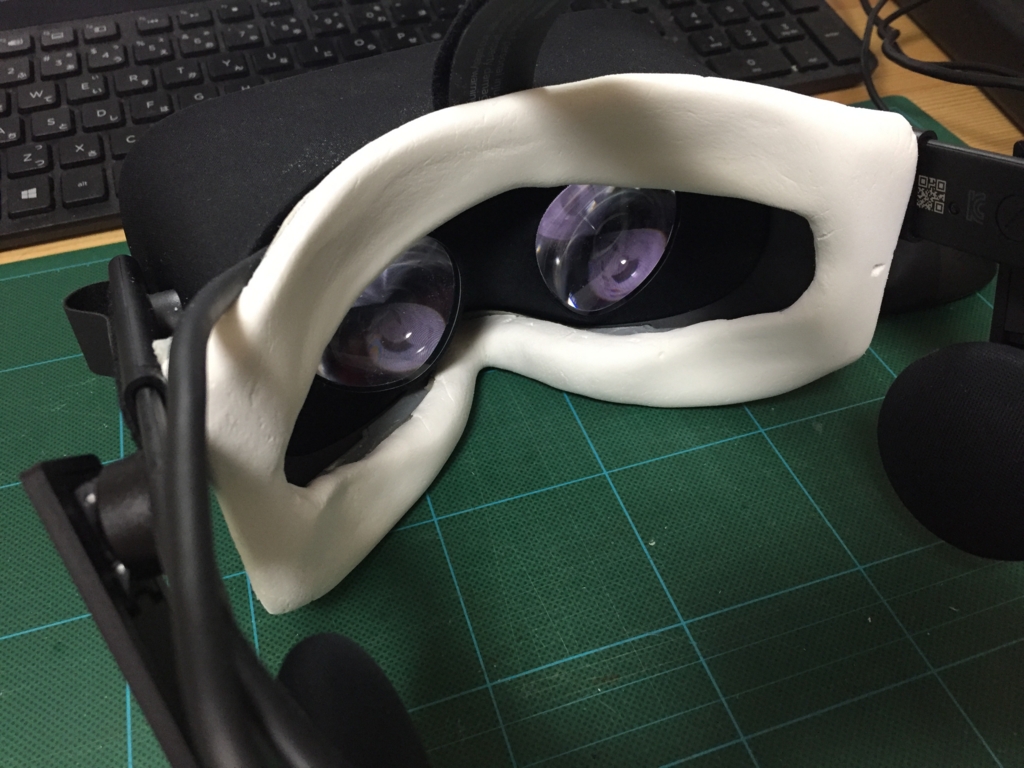

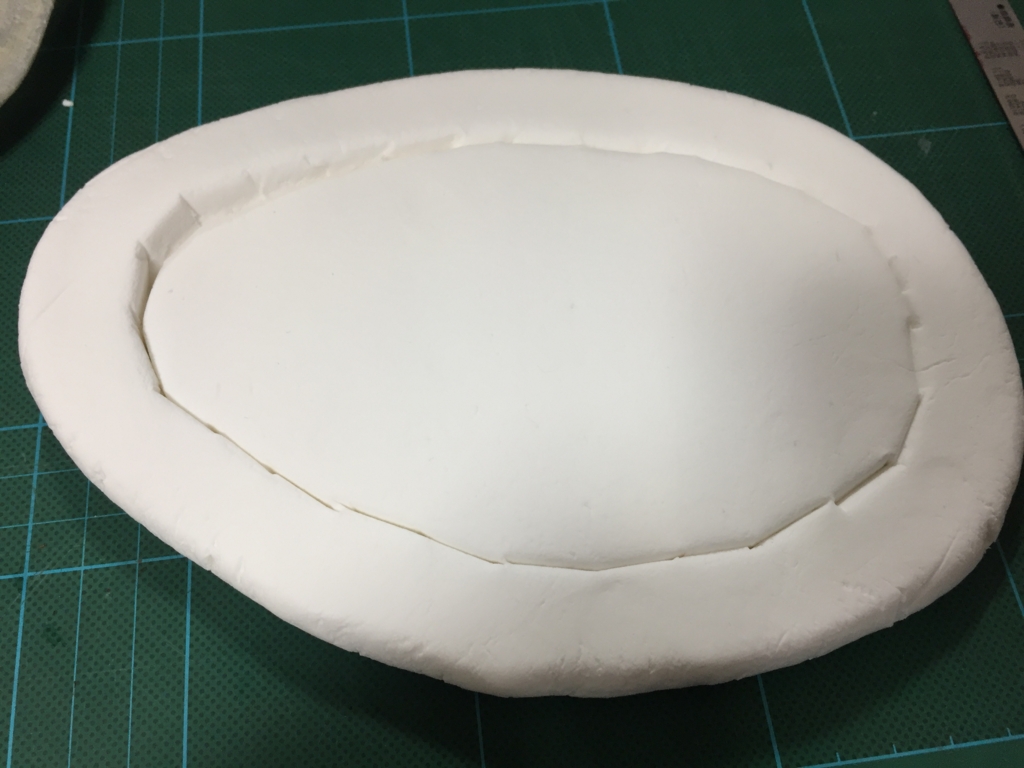

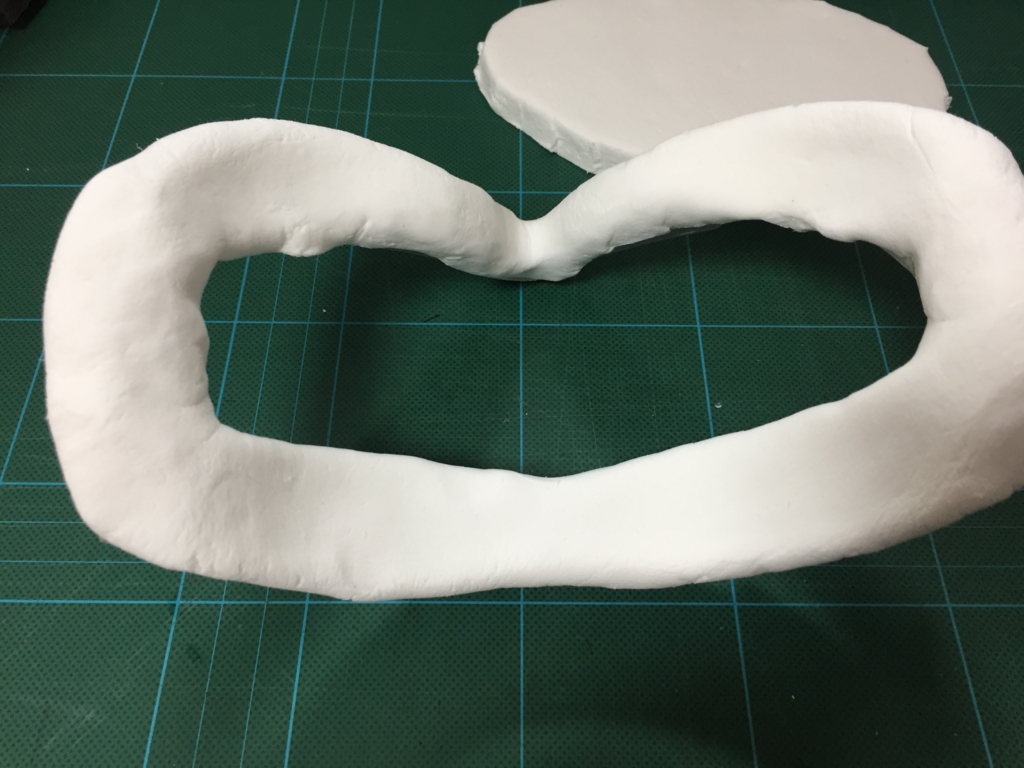

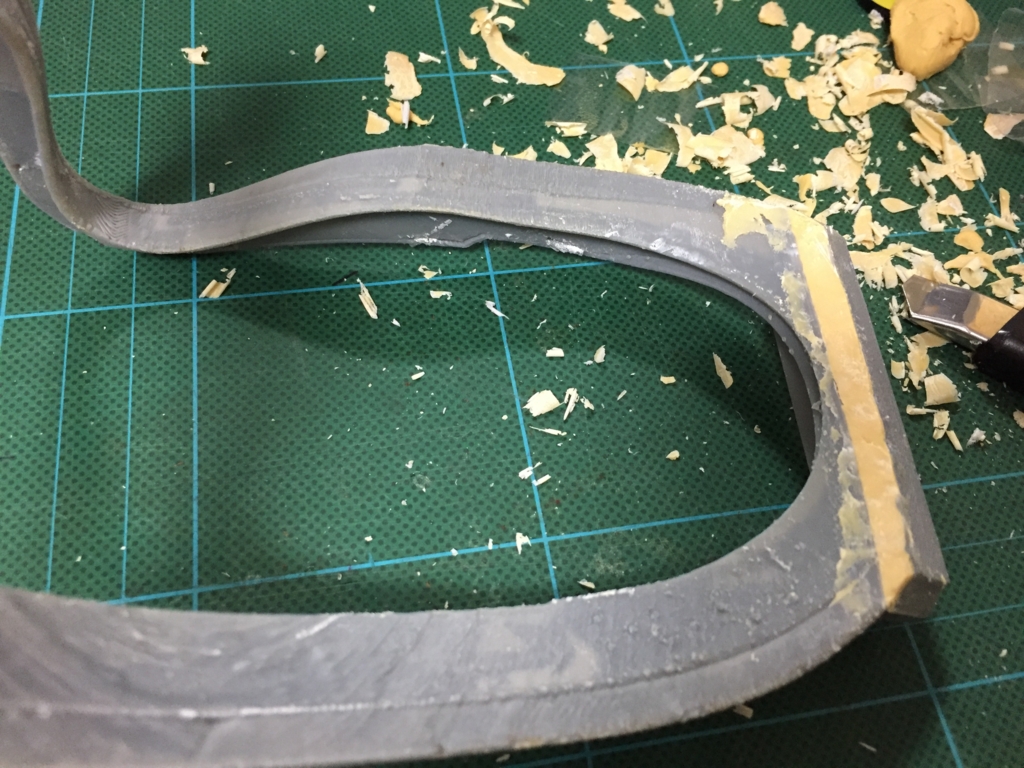

シリコン製のパーツを作るための型取りをします。 まずシリコンで作りたいフェイスパーツを紙粘土で作成しました。 f:id:itachinx:20161207234112j:plain f:id:itachinx:20161207234125j:plain f:id:itachinx:20161207234151j:plain

この状態で、自分の顔に押し付けてピッタリサイズにするとすごく良い感じでした。 これで完成でも良いかもと思ったくらいです。

というか最終的に失敗したらここが完成ということで・・・。

⭐制作~シリコン編~

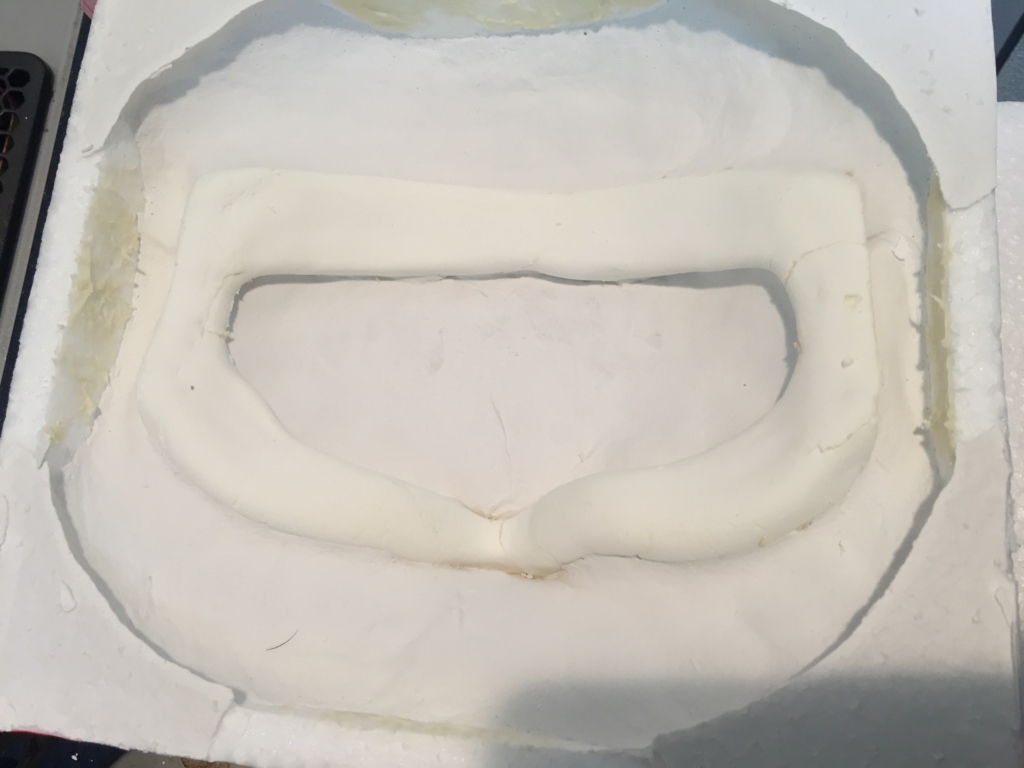

乾いた紙粘土をフェイスパーツから剥がし、石膏を使って抜型をつくります。 石膏で上下の型に分けたい場合、今回の形状はかなり面倒でした。

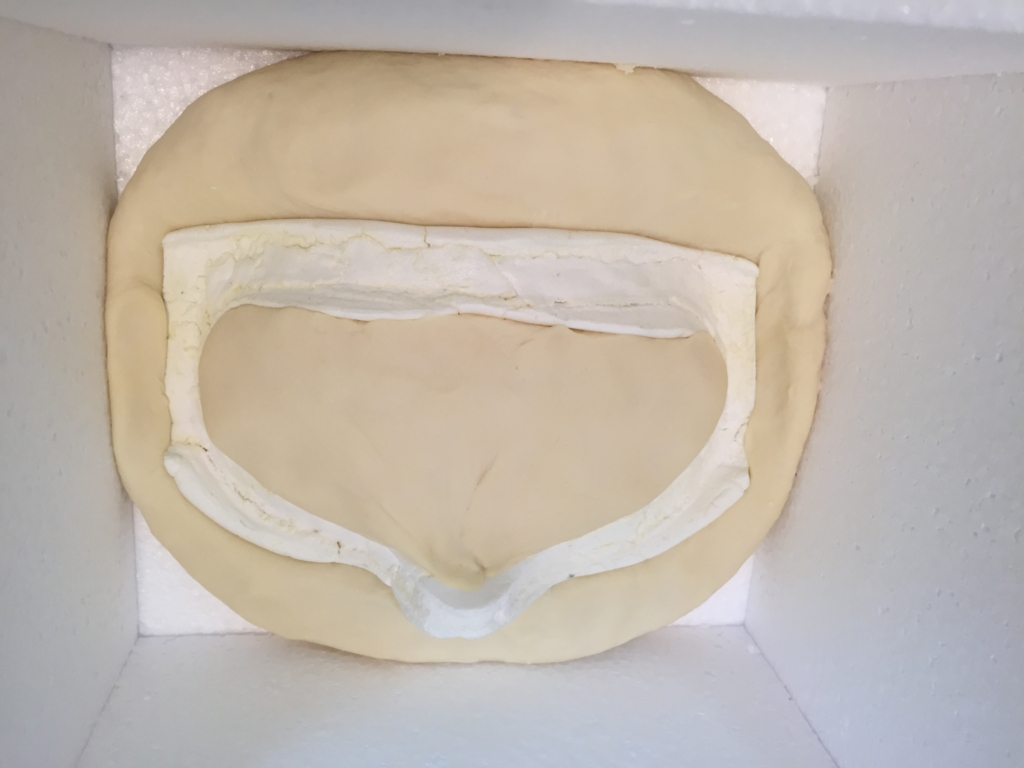

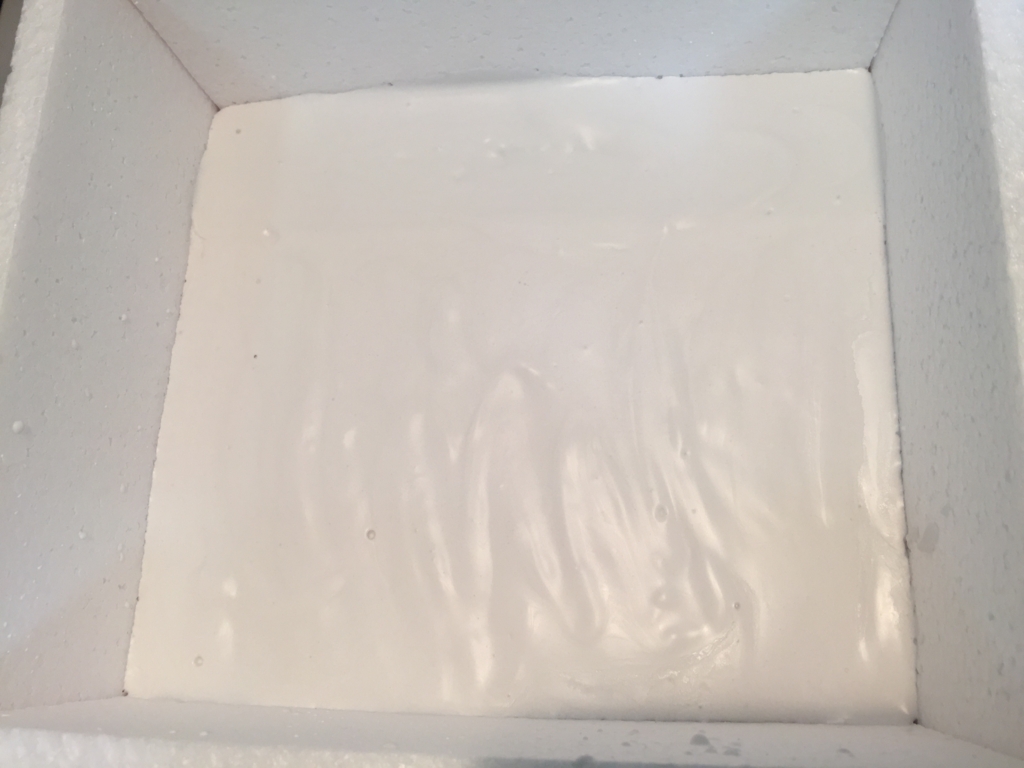

下半分を上手いこと埋めて固定するために悩んだ結果、小麦粉を練ってベースにしました。 f:id:itachinx:20161207234231j:plain そこに石膏を流し、固まったらひっくり返して蓋としてまた石膏を流す。 f:id:itachinx:20161207234241j:plain f:id:itachinx:20161208013658j:plain

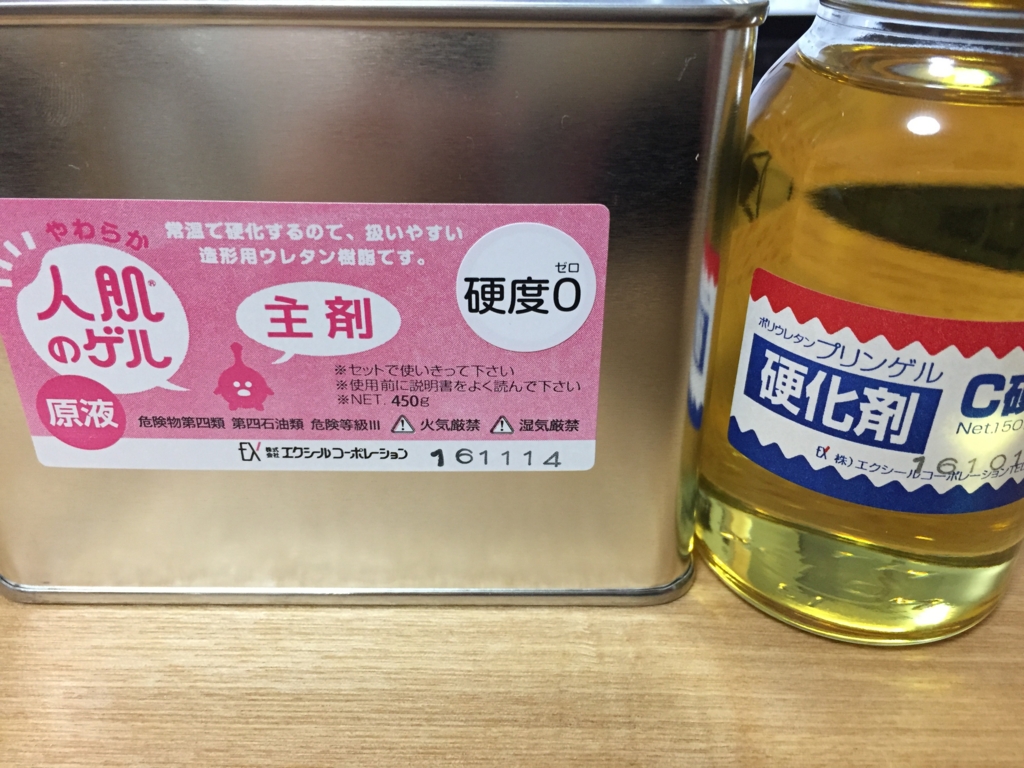

石膏型が完成したらシリコンを流し込みます。 f:id:itachinx:20161207234113j:plain シリコンの材料は3段階の柔らかさがあるようで、今回は一番柔らかいものにしてみました。
作業を始めると「石膏型とシリコンの相性は良くない」と取説に・・・。
でもまあすすめるしかない。 この作業中は余裕がなくて写真がありません。

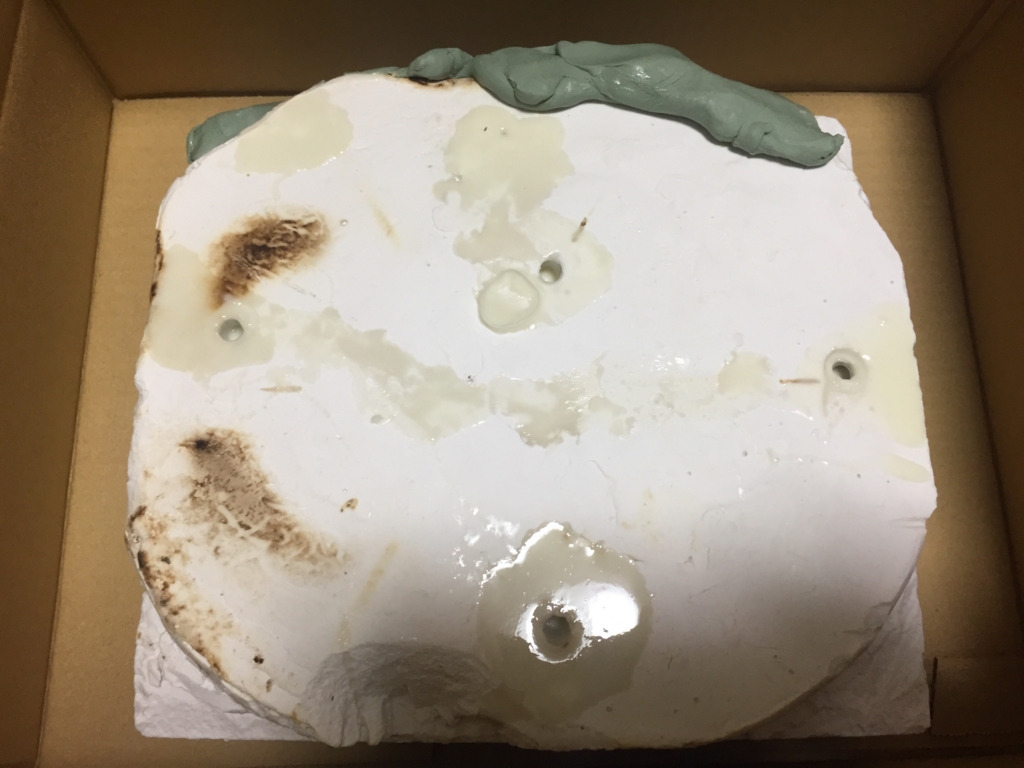

f:id:itachinx:20161208015351j:plain 型の隙間からシリコンが流れ出て、慌てて粘土で埋めた状態です。

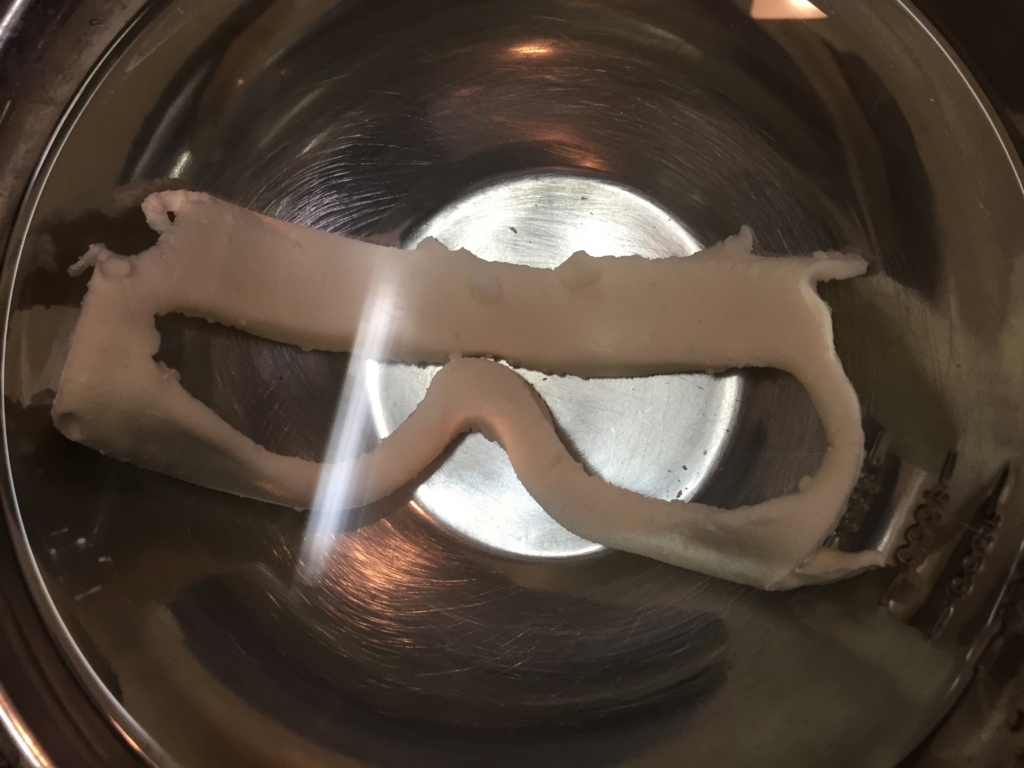

f:id:itachinx:20161208073230j:plain なんとか型からはずせて、石膏カスなどを水洗い。

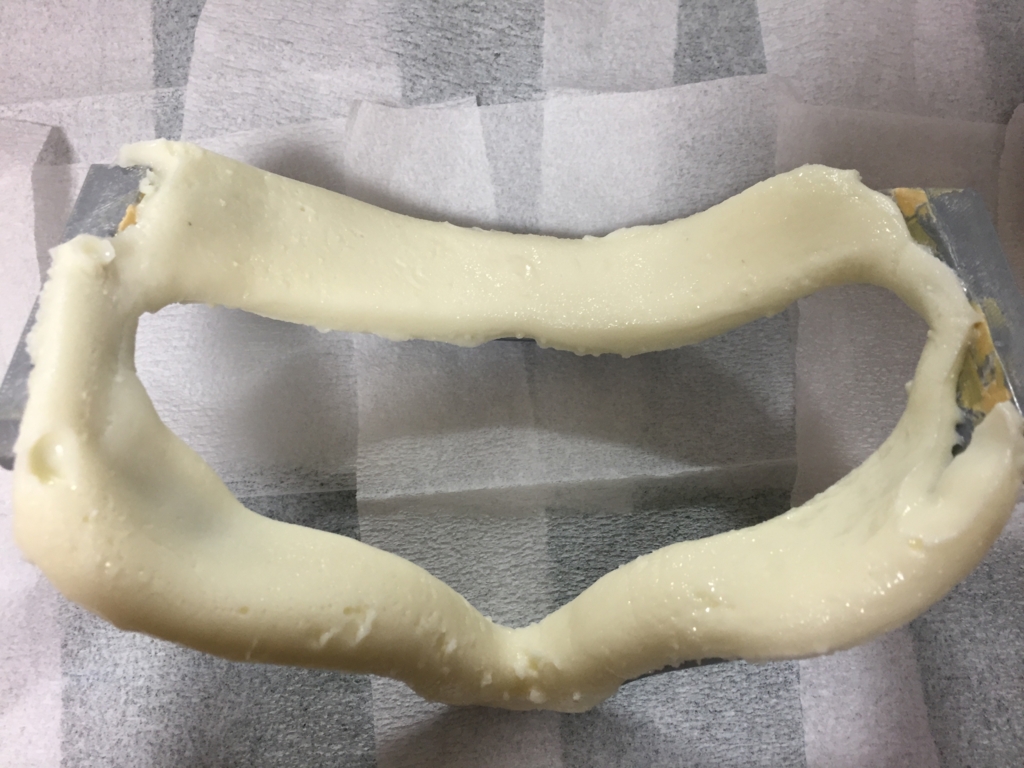

f:id:itachinx:20161208073309j:plain バリなどを除去。
サイドの部分がちぎれて残念な見た目に・・・。

水分をとってもベタベタするのでタルク粉というサラサラする粉をふりかける・・・。 これは!ぷにぷにだ!! vine.co

粉をふってあるのもあって大福の感じに近いw

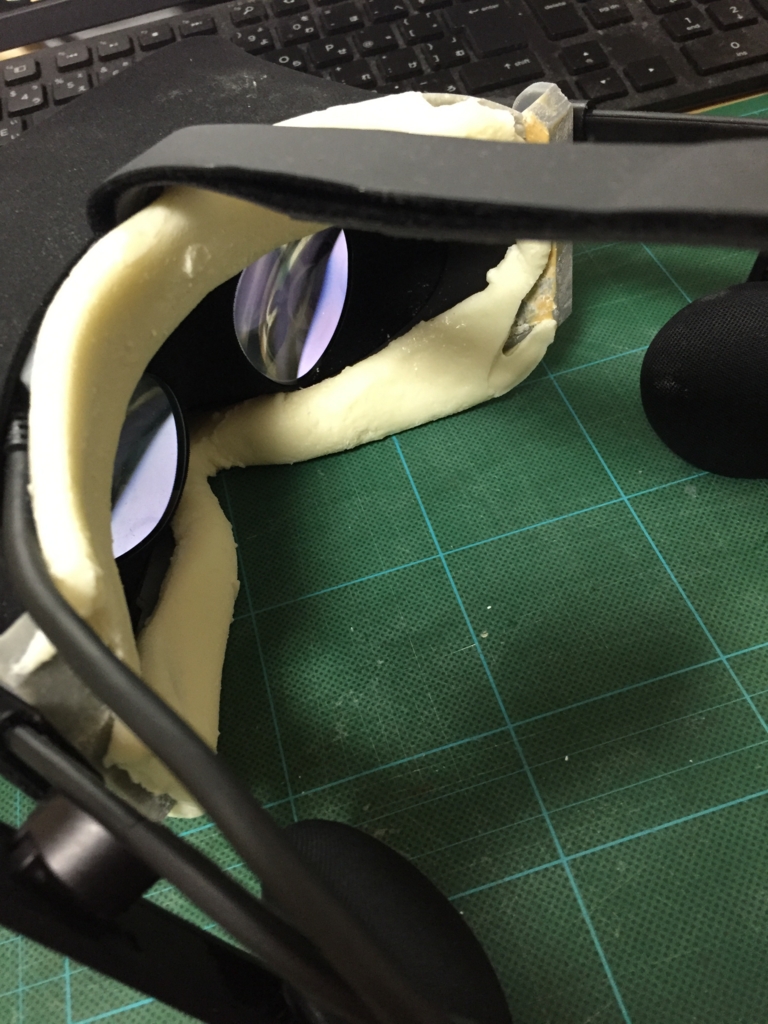

f:id:itachinx:20161208074341j:plain Riftの装着! 完成!!

❄使用感と感想

とても柔らかいので顔に跡がつくことは無いと思います。 ただ粉が足りない部分があってベタつきます。
タルク粉を追加で買ってこなければ。

作るの超大変でしたけど、ずっとやってみたかったネタを消化できてスッキリしました。

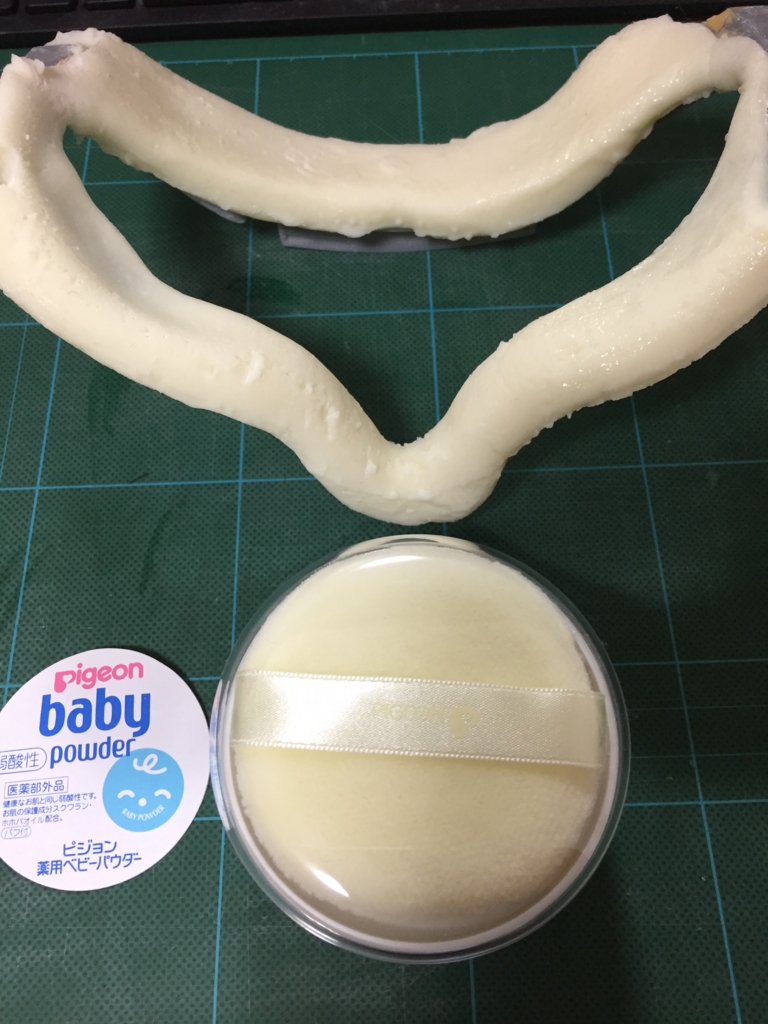

~追記~ f:id:itachinx:20161208213033j:plain ベビーパウダー買ってきました。
粉をたくさん付けるとサラサラして良い感じですが、Rift本体も粉まみれに!
それとシリコンを使いたかった理由の一つが拭き掃除しやすそうということだったので、粉まみれは本末転倒という感じです。
やはりちゃんとしたメーカーからコーティングされたシリコンパッドが出ると良いな~。

双子!?THETA 動画を合体させて遊ぶ

f:id:itachinx:20151206161301p:plain

RICOH THETA Advent Calendar 2015の6日目。
THETAの動画を合成したらどうなるだろうか?という実験をしてみました。

?完成動画


?THETA 動画合成 双子がホテルでくつろいでるところ


出張先のホテルで撮ったものです。

?THETA 動画合成 双子がそば食ってるところ

そば屋でそばを食べてるところを撮ったものです。
キツイ絵面ですいません。
対象が近すぎて肘がぶつかってしまったので、もう少し離れた方が良かった。
そば屋の席近すぎでした。

?THETA 動画合成 朝日と夕日

日の出と日の出を合成しました。
ちょっとカメラ位置がずれてしまった・・・。
空の境界線はぼかしにしてみました。 結構解像度が低くなってしまったけどなんだろう?
暗いからかな?

?作り方


最初はもっと簡単かな~と思ったんですが、なかなか手こずりました。
THETA Sで保存される2画面のうち、残したい方どうしを組み合わせて THETAアプリに投げたら出来るもんだと思っていたら、 編集ソフトでいじった動画は変換エラーになるみたいでした。 メーカーに問い合わせた人がいたけどサポートしないという回答をもらったとか。

f:id:itachinx:20151206005716p:plain これをひょいとやって、

f:id:itachinx:20151206011733p:plain 完成~☆
みたいなの希望だったんですが。

f:id:itachinx:20151206053519p:plain
はい・・・。

なので、THETAアプリでEquirectangular(正距円筒図)にしてから
AviUtilで合成という手順にしました。

?AviUtilの設定方法

MP4の入出力やレイヤータイムラインは拡張機能らしいので、 以下のページなどを参考に環境を整えてください。

本体と入力の拡張機能インストール。

MP4出力の拡張機能インストール。

AviUtilの準備が出来たら、普通にTHETAアプリで変換したEqui動画を用意。

f:id:itachinx:20151206024532p:plain
f:id:itachinx:20151206024555p:plain

それをAviUtilのタイムラインにD&Dします。

f:id:itachinx:20151206025640p:plain
真ん中を使う方をあとからインポートした方が良いです。

f:id:itachinx:20151206040046p:plain
音声は1つでよいので、片方をオフにする。 f:id:itachinx:20151206041114p:plain
あとから追加した動画をダブルクリックしてマスクの設定をする。 右上の小さい「+」を押してマスクを選択。
マスクの形は四角か円形で、サイズは最大。

編集終わり、出力。
プラグイン出力からx264を選択。

f:id:itachinx:20151206051001p:plain

f:id:itachinx:20151206043205p:plain
高画質+画質最高に設定しMP4に書き出します。

これで一応動画は完成なんですが、YoutubeにアップしてみるとEqui動画のままです。 71713@githubさんが言っているメタデータが無い状態ですね。
RICOH THETAで遊んでみるための情報まとめ - Qiita

球体の動画というメタデータを追記するためGoogleツールを使います。
360 度動画のアップロード - YouTube ヘルプ
ここから360 Video Metadata Toolをダウンロードしてきます。

f:id:itachinx:20151206044923p:plain
Openで先ほど作った動画を選択し、Sphericalのチェックを入れます。

これでYoutubeにアップすればマウスでぐりぐり動かせる、 モバイルではジャイロに合わせて動く動画になりました!

?まとめ


はっきり言ってこのやり方あってるのかわかりませんw
もっと簡単で正しいやり方があったら教えてください。 こんくらいの決まりきった変換ならマクロとかで設定できるのかな?
今回AviUtilを数年ぶりに触って、結構使いやすいかったので今後も使ってみようと思いました。

この合成で映像半分捨てるとなるといろいろなものが隠せるので、写ってほしくない機材の処理なんかには良いんじゃないかなと思いました。
2倍撮影しないといけないのでそれはそれで大変でしょうけど・・・。

なんにせよカレンダー作成者としてはなんとかネタが出せてよかった~!
明日はおばたさん@obaatsuのロードバイクとTHETAです!
よろしくお願いします!

Gear VR Cooler!

Oculus Rift Advent Calendar 2015の1日目がGear VR ネタで若干申し訳ない。
なぜ1日目を選んでしまったのか・・・。
まぁ軽めのネタから入るということで・・・。

? Gear VR 用クーラーを作りました!

f:id:itachinx:20151130071026j:plain f:id:itachinx:20151130071028j:plain 申し訳程度のクリスマス感を演出。

f:id:itachinx:20151130045507j:plain f:id:itachinx:20151130045537j:plain 最終的にはヒートシンクは無くし、ファンのみにしました。
途中までヒートシンク付きのゴツイやつを作っていたんですが、 同時に熱暴走のテストをしていたところそこまで必要ないかな?って気がしてきてしまって・・・。
S6にパチンって止めてGear VR との隙間に入り込みます。
本当はカメラ周りが一番熱くなるのでそっちにつけたかったんですが、ボタン類が多く断念しました。

f:id:itachinx:20151130045457j:plain USB接続で12Vファンが使えるアダプタをかませてあります。

これは没案。
途中まで作ったゴツイやつ。
f:id:itachinx:20151130045621j:plain f:id:itachinx:20151130045627j:plain ごつくてもカッコよければ良かったんだけど、なかなか良くならなかった。

こいつの金属カバーバージョンという感じ。

? その他作ってみたもの

ある日ふと思いつきでCPUクーラーを乗っけてみたのが始まりでした。
「そういえば熱で落ちるって話題だったな~」と。

絵的に面白かったので作ってみることに。

? 金属のカバーを装着

ステンレス板でぴったりサイズのカバーを作ってみたが、 熱伝導率が低くてヒートシンクの意味がないことが判明w

後日アルミで作り直してみたけど大失敗。

? 市販のヒートシンクを取り付けてみた

S6のカメラが出っ張ってることによるガタツキも抑えられてかなり気に入った。
ただソリッドなのでカバンの中で色々なものが傷つきました。

? ファンの搭載を考える

? 小型ヒートシンク+小型ファン

これは一つの完成形でした。
マジックテープの部分をもう少しなんとかしたいということで今回の最終形になりました。

? まず貼る一番

まず貼る一番は一番長く使いました。
薄いのでそのままポケットに入れられるのが良い。
ただこれはヒートシンクではないそうで、熱を平面に散らすというものみたい。
Gear VR に装着しているとS6の周辺の金属部分が一番熱を持つという状況になります。

Netflix で映画を見たところ83分で熱の警告が出て、でもそのまま電池が切れるまで再生できました。
合計172分。
実は再生時間はノーマルと同じ。警告が出るのは30分と早かったですが。

あとデメリットとしてはマット仕様なのですぐに汚れてしまう。

以上、Gear VR の冷却を色々考えてみた記録でした。
明日は@izmさんの izm-11.hatenablog.com

です!!
楽しみですね!!

Gear VR 用にGalaxy S6 を購入した

f:id:itachinx:20150505034256j:plain Gear VRはオンラインで買うだけなので皆さん同条件だと思いますが
Galaxy S6/S6 edge を手に入れるのは人それぞれいろんな事情があると思うので
自分のパターンを記録しておきます。

ぼくはドコモでGalaxy S6を契約しました。
きっかけはfrom2001vrさんのこの一言。

データプランでも契約出来るのか~!
ということでヨドバシカメラへ。

ちなみにWEBでデータプランを調べても、
イマイチちゃんとしたページが見つけられませんでした。
唯一iPad用のページで説明されてるだけかな?
f:id:itachinx:20150505030736p:plain
このうち一番上の基本プランだけで契約するわけですね。

最安で契約するためSPモード300円もつけなかったので、Wi-Fi以外でネットワークには繋がらないようです。
それとSPモード契約をしないなら本体代が3000円高くなると言われました。
よく考えたらそこは契約しておいて10カ月以内に解約すればよかったなあ・・・。

それからデータパックをつけないと月々割引1431円が受けられないそうです。
あとデータプラン契約はMNPとかはできないそうです。

というわけでかかった費用は

本体 96,552円
事務手数料 3,240円
SIMロック解除料 3,240円
計・・・・・。

ヨドバシポイントは本体代の10%もらえました!
そうだ早期購入特典の無接点充電器ももらえました!
アクセサリー半額権ももらえたようだけど
これがGear VRに適用できたら良かったのにな~。

THETA m15 の記録容量アップ

THETA m15 の記憶容量を増やしてみました。 f:id:itachinx:20150320232513j:plain f:id:itachinx:20150320232526p:plain

29.4GBになりました。

改造手順

※分解すると保証は無くなりますし、壊れる可能性もあります。
上手くいってもファームのアップデートで使えなくなる事もあるかもしれません。
自己責任でお願いします。

f:id:itachinx:20150321003543j:plain

側面を覆っているアルミパーツは両面テープで貼ってあるので
曲げてしまわないように慎重に剥がします。
4カ所ある隙間にマイナスドライバーを入れました。
ただここで早くも気をつけなければいけないポイントが。

f:id:itachinx:20150320234041j:plain

2つのカバーが落ち込んでいる溝の下には、そのパーツと内部を連結させている小さい金属があるので 力を入れすぎないように注意します。
写真はそんな事知らなかったので勢いよく曲げてしまった人の図です。

f:id:itachinx:20150320234008j:plain

上下のカバーを外しました。 曲げてしまうと、シワシワってなるので悲しい仕上がりになります。

f:id:itachinx:20150320234026j:plain

アルミのカバーを外すとネジが見えてきます。

f:id:itachinx:20150320234724j:plain

サイドを剥がすときは要注意!
アルミを曲げないようにマイナスドライバーを滑り込ませるように剥がす事になりますが 、内部とアルミパーツを中継しているバネが4カ所くらいあります。
知らずにドライバーをグリグリやって剥がしてしまうとバネを曲げてしまいます。

f:id:itachinx:20150321011948j:plain

f:id:itachinx:20150320234200j:plain

このあたりから小さいパーツをなくさないようにビニール袋の中でやりました。
透明なのが無かったので入り口を広くして作業したのであまり意味が無かったかも知れません。

f:id:itachinx:20150320234215j:plain

周りのネジを全部外すとようやく外装が外せます。

f:id:itachinx:20150320234243j:plain f:id:itachinx:20150320234322j:plain

電池と無線モジュールを外したところ。

f:id:itachinx:20150320234401j:plain

電池カバーを外したところ。
これは外さずにすむなら外さない方が良いかも。
電池に接触するバネのところがキレイに戻らなくなってしまいました。

f:id:itachinx:20150320234623j:plain

ハネちゃってる・・・。

f:id:itachinx:20150320234458j:plain

microSDカードは基盤の裏側にあります。 全部外してようやく交換可能に。
ここまで夢中で分解してふと我に返ると怖くなってきました。

さていよいよSDカードの交換です。
4GB→32GBに交換。8倍!

f:id:itachinx:20150320234439j:plain

一応トランセンドで合わせておきました。

f:id:itachinx:20150320234519j:plain

いきなり交換せずPC上で全データコピーして、SDカードの名前も合わせておきました。

動画が撮れないトラブルか!?と思われたんですが
電池切れだっただけの様で、充電したらちゃんと動きました。

めでたく容量アップ出来たんですが、なんかちょっとカシャカシャって音がするようになっちゃいましたw
電池のところのバネかなあと思っております・・・。

そんなわけでTHETA m15 の記録容量アップ、いかがだったでしょうか?
見ての通りすごく大変でしたので、ホントオススメしませんw

f:id:itachinx:20150321013939j:plain

ちなみにこの辺りに穴をあけると一瞬でmicroSDカードにアクセス出来ると思いますw
カードの交換も可能になる魔改造だれか挑戦しませんか。

※追記※
穴あけると良いかもと思ったんですが、もしかしたらカードを滑り込ませるスペースが無いかもしれません。
試してみる方はスーパー自己責任でお願いしますw

※追記※
ホントに穴をあける人が何人かあらわれました・・・。

その中でも@kakocomさんは新旧2台を成功させ、blogも詳しいので
THETA穴あけ勢はチェックしてみてください・・・。
そして自己責任ですw
RICOH THETAの筐体にmicroSD交換用の穴空け加工してみた | kako blog

スマートウォッチフォンスロットインカジュアルヘッドマウントディスプレイ作成

スマートウォッチフォンを入手したのでHMD化してみました。

完成品

初号機 f:id:itachinx:20150320003850j:plain f:id:itachinx:20150320003855j:plain ウォッチがついてない方を板状にしてみたんですが
強度が弱過ぎて顔に固定出来ませんでした。
でも視界が広かったので見やすかったです。

2号機 f:id:itachinx:20150320003900j:plain f:id:itachinx:20150320003920j:plain f:id:itachinx:20150320003911j:plain f:id:itachinx:20150320003905j:plain 初号機の失敗をふまえ、ウォッチがついていない方も箱状にすることで 強度を持たせました。
これで形としてはしっかりしたんですが、 けっきょくウォッチが重過ぎて耳かけでは無理でしたw

右目にマップを表示しつつ歩いたらナビになったり、
録画動画を消費しながら別の事をしたり、
みたいな事が出来るかな?と思ったんですが
視点の距離が違うため景色を見るとウォッチが、ウォッチを見ると景色が見えなくなってしまい 実用には至りませんでした。

唐揚げ会で披露してゲラゲラ笑っておしまい。
それでもYoutubeとか観ると映画館感あってけっこう面白かったです。

使ったスマートウォッチフォン

今回カジュアルHMDの餌食になったのはSmartGear49というスマートウォッチフォンです。
スマートウォッチとの違いはSIMカードを挿せて単体で通話まで出来る所です。
せっかくなのでちょっとレビュー。 f:id:itachinx:20150320003732j:plain パッケージはキレイは貼り箱。 f:id:itachinx:20150320003740j:plainf:id:itachinx:20150320003745j:plainf:id:itachinx:20150320003754j:plain え・・・

何人かの方がレビューされているように、パッケージの中で擦れて紙粉だらけの出会いでした。

f:id:itachinx:20150320003801j:plain さっそくingressをインストール。
これはなぜかマップが表示されません。
他の方のレビューをみてるとうちだけの現象のようですなぜだ〜。

f:id:itachinx:20150320003821j:plain f:id:itachinx:20150320003830j:plain Twitterは問題なし。
ただ何をするにもキーボードはあった方がいいですね。
画面で文字入力は地獄・・・。

f:id:itachinx:20150320003808j:plain f:id:itachinx:20150320003836j:plain f:id:itachinx:20150320003844j:plain SIMカードはminiSIMなので手持ちのnanoSIMにアダプターをかませて挿入。

1ヶ月たって未だにingressは出来てないし、
タッチの精度がイマイチでイライラするし、
電池持たな過ぎだけどまあまあ楽しいです。

f:id:itachinx:20150320015354j:plain 自作の何かも動くし。

当時のツイート

ツイートの時全力でスマートフォンウォッチと書いてしまいましたが、スマートウォッチフォンが正しかったようです。

iPhoneケース型HMDの可能性

スマフォスロットイン系HMD Advent Calendar 2014 - Qiita

の8日目。誰も書かない様なので厚かましくもまた書かせいただきます。
さすがにもう今日で限界ですが・・・。

iPhoneケース型HMD

f:id:itachinx:20141208214048j:plain

f:id:itachinx:20141208212841j:plain

経緯

最近流行の横開きケースを開くとHMDになるというネタです。
これは結構アイディア賞ものだと思います。
いつか3Dプリンターとかプラバンを布で包んで組み立てて・・・
とか思ってたんですが、いつものように紙で作ってみました。

f:id:itachinx:20141208214144j:plain

適当に写真撮ったからアイコンが恥ずかしい・・・。

f:id:itachinx:20141208214209j:plain

まかせろー!

f:id:itachinx:20141208214229j:plain

バリバリー!

f:id:itachinx:20141208214347j:plain

背面の切れ込みに挟むだけです。

制作風景

f:id:itachinx:20141208213049j:plain

ベースは市販のケースにしておいた方が、付けたり外したり便利だな〜ということでヨドバシで買ってきました。
なるべく安いの探したんですがこれが限界でした。

f:id:itachinx:20141208213150j:plain

プラスチックじゃなくてちょっと柔らかい素材でした。

f:id:itachinx:20141208215025j:plain

1号機の写真撮るの忘れてたみたいで、これは2号機です。
最初からイメージ通りいったのでほとんど変わってません。
完成したのは3号機でした。

f:id:itachinx:20141208215206j:plain

レンズの留め方と差し込み方が違うくらいです。

f:id:itachinx:20141208215420j:plain

プラバンで〜とイメージしてたときはマグネットを埋め込んで・・・などと考えてたんですが、今回突貫で紙で作ったのでマジックテープを採用しました。
思った以上に厚みが出てしまったので、表紙が端まで届かないっぽくなっちゃいました・・・。

以上iPhoneケース型HMDでした!
